Purificadores de aire

Equipo CleanAir

Resumen

Incluso en espacios totalmente climatizados, pueden existir zonas en las que el aire se encuentre estancado o su tiempo de permanencia sea demasiado elevado como para asegurar una correcta tasa de ventilación. Gracias a la simulación de fluidos es posible visualizar y cuantificar la edad promedio del aire para detectar aquellas zonas peor ventiladas.

Este estudio realizado en un local comercial muestra aquellas zonas con una peor tasa de ventilación, así como la influencia del uso de los purificadores CleanAir para mejorar la calidad del aire. Los purificadores de aire CleanAir son capaces de desinfectar espacios cerrados mediante la luz ultravioleta UV-C. El aire entra por su parte inferior y, tras pasar por el proceso de desinfección, sale impulsado por la parte superior.

El uso de esta tecnología desinfectante, junto con la capacidad de visualización y análisis que nos ofrece la simulación CFD, hace posible la mejora de la calidad del aire en espacios cerrados. Ya que simular el comportamiento del aire facilita enormemente la labor de especificar el número de equipos necesarios y su localización óptima.

Play Video

LOCAL DE ESTUDIO

El estudio se ha realizado en un local comercial con sistema de climatización central. A pesar de contar con ventilación forzada, capaz de asegurar una adecuada tasa de renovación de aire fresco, se pretendía detectar aquellas zonas peor ventiladas para mejorar la calidad interior del aire.

En primer lugar, se analiza la tasa de renovación de aire en el interior del local, únicamente, por influencia del sistema de climatización actual. A continuación, tras detectar las zonas en las que el tiempo de permanencia del aire es mayor, se simula la influencia de los purificadores de aire.

RESULTADOS

Calidad interior del aire

Se trata de un local bien climatizado, pero debido al diseño de las salidas de aire del sistema de climatización, existe una amplia zona en la que la edad promedio del aire es superior a la deseada. Para asegurar la tasa de renovación de aire deseada, además de purificar el ambiente, se decide instalar el equipo CleanAir.

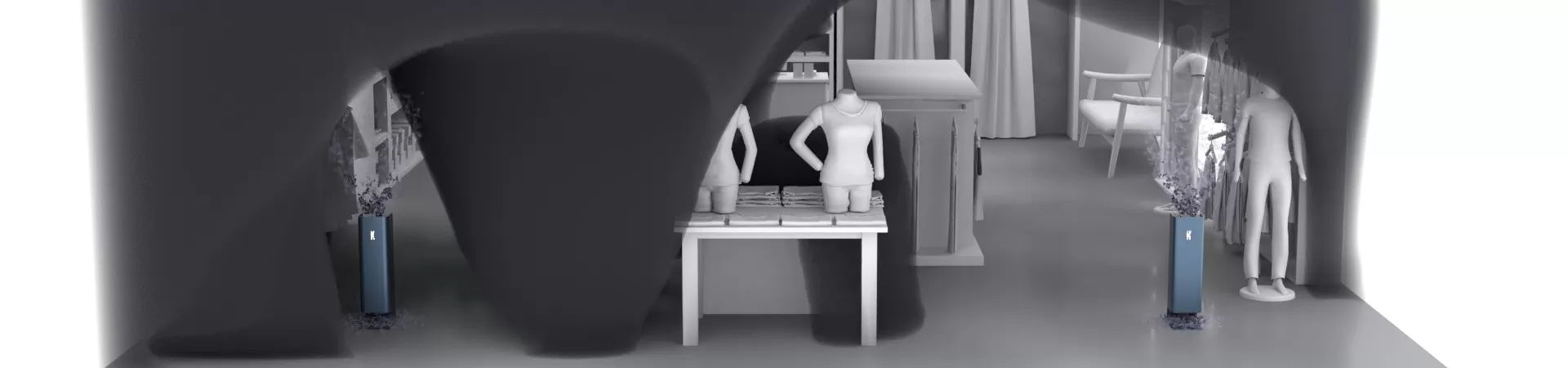

En las imágenes a continuación, se puede observar el efecto en la edad promedio del aire (representada en forma de una nube densa) que supone la instalación de estos equipos. También se representan líneas de corriente para identificar el comportamiento del aire.

Calidad interior del aire

Se trata de un local bien climatizado, pero debido al diseño de las salidas de aire del sistema de climatización, existe una amplia zona en la que la edad promedio del aire es superior a la deseada. Para asegurar la tasa de renovación de aire deseada, además de purificar el ambiente, se decide instalar el equipo CleanAir.

En las imágenes a continuación, se puede observar el efecto en la edad promedio del aire (representada en forma de una nube densa) que supone la instalación de estos equipos. También se representan líneas de corriente para identificar el comportamiento del aire.

Contornos de Velocidad

VISUALIZACIÓN DEL CAMPO FLUIDO

La simulación de fluidos no sólo permite detectar zonas mal ventiladas, sino que nos aporta mucha información acerca del campo fluido. Esto permite, por ejemplo, visualizar los contornos de velocidad y evitar zonas en las que las salidas de aire puedan llegar a ser molestas para los ocupantes.

Gracias a la simulación del comportamiento del aire, podemos simular el efecto de estos equipos, determinar el número de purificadores necesarios y localizar su ubicación óptima.
